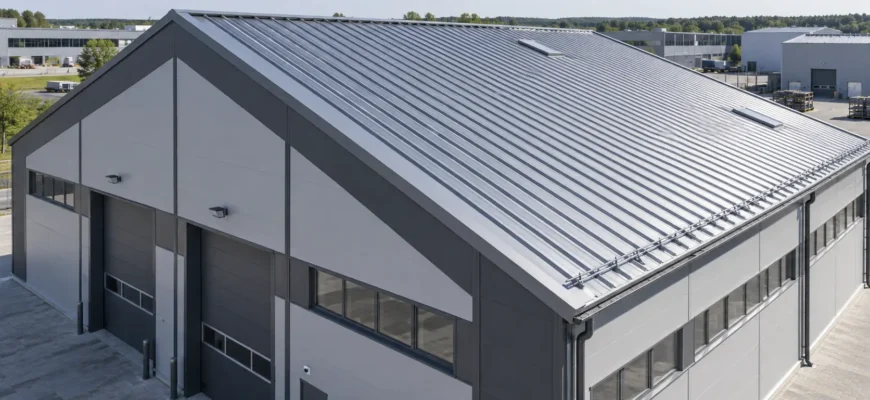

Кровельные сэндвич-панели: устройство, характеристики и выбор

Кровельные сэндвич-панели — заводские многослойные элементы для устройства утеплённой кровли. В типичной конструкции теплоизоляционный сердечник расположен между двумя металлическими облицовками, а наружная поверхность имеет выраженный профиль.

От стеновых панелей кровельные отличаются не только формой профиля. Они предназначены для другого положения в конструкции здания, работают при иных сочетаниях нагрузок и имеют особенности продольного соединения, связанные в том числе с отводом воды и герметичностью кровли.

При выборе недостаточно ориентироваться только на толщину панели или тип утеплителя. Нужно учитывать назначение здания, требования к теплоизоляции, расчётные нагрузки, расстояние между прогонами, характеристики металлических облицовок, условия эксплуатации и параметры конкретной системы.

Что такое кровельная сэндвич-панель

Кровельная сэндвич-панель представляет собой многослойное изделие заводского изготовления. В упрощённом виде она состоит из трёх основных частей:

• наружной металлической облицовки;
• теплоизоляционного сердечника;
• внутренней металлической облицовки.

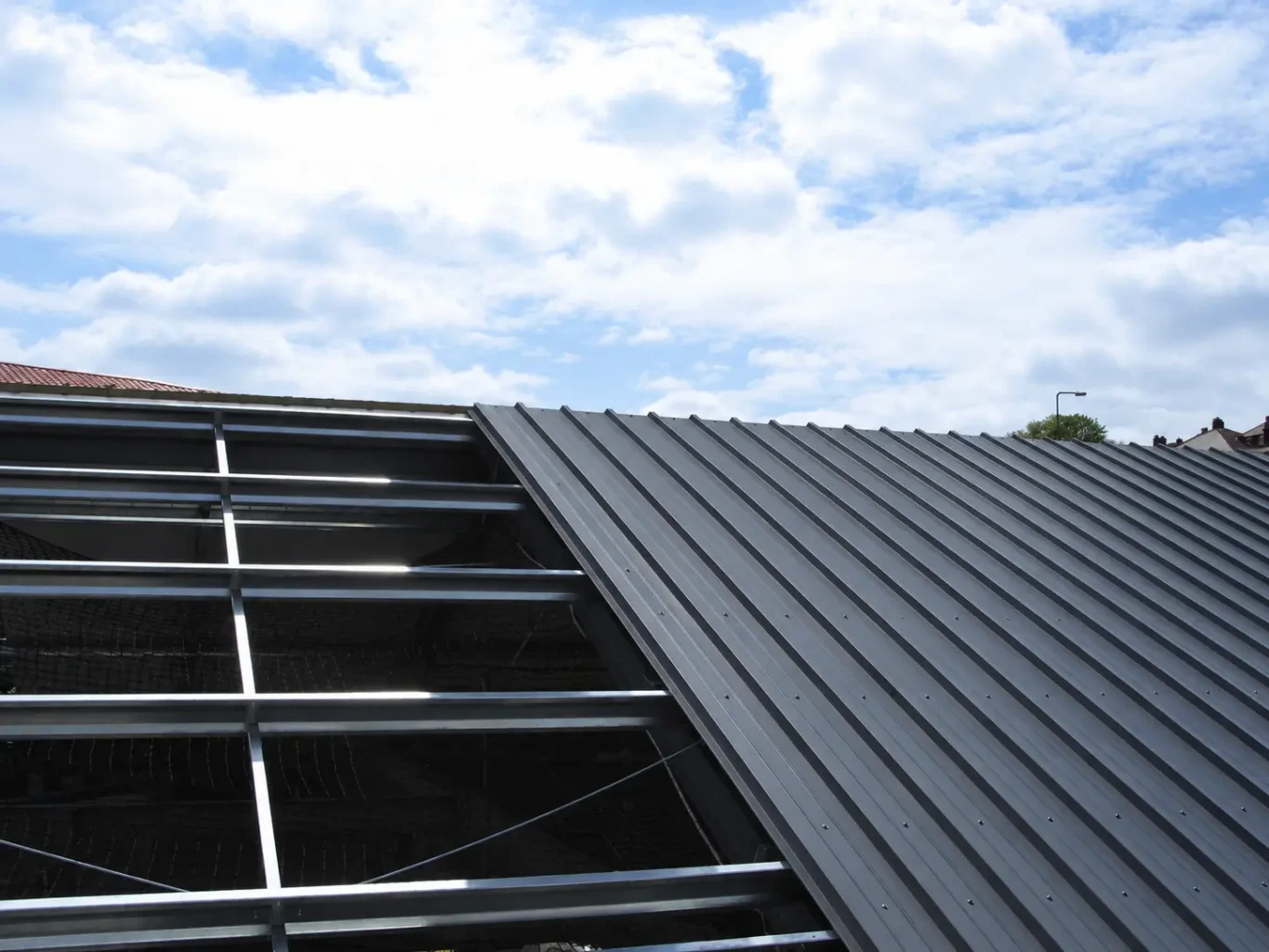

Слои соединены в единую конструкцию. Панель устанавливают на несущие элементы кровельного каркаса — прогоны — и закрепляют в соответствии с проектом и требованиями производителя.

Такие панели применяют как элементы ограждающей конструкции кровли. Они одновременно формируют наружную и внутреннюю поверхности покрытия и содержат теплоизоляционный слой.

В этом заключается одно из отличий от кровельных систем, в которых несущая основа, утеплитель и наружное покрытие последовательно собираются на объекте из отдельных материалов.

Для кровельных панелей с сердечником из минеральной ваты действует ГОСТ 32603-2021. Стандарт распространяется на заводские трёхслойные стеновые и кровельные панели с металлическими облицовками и минераловатным сердечником. Он заменил ГОСТ 32603-2012 и действует с 1 апреля 2022 года; впоследствии к документу выпускались поправки, включая зарегистрированную в декабре 2025 года.

Этот ГОСТ нельзя автоматически использовать как нормативную основу для панелей с другими типами сердечника. Для них необходимо учитывать применимую нормативную и техническую документацию.

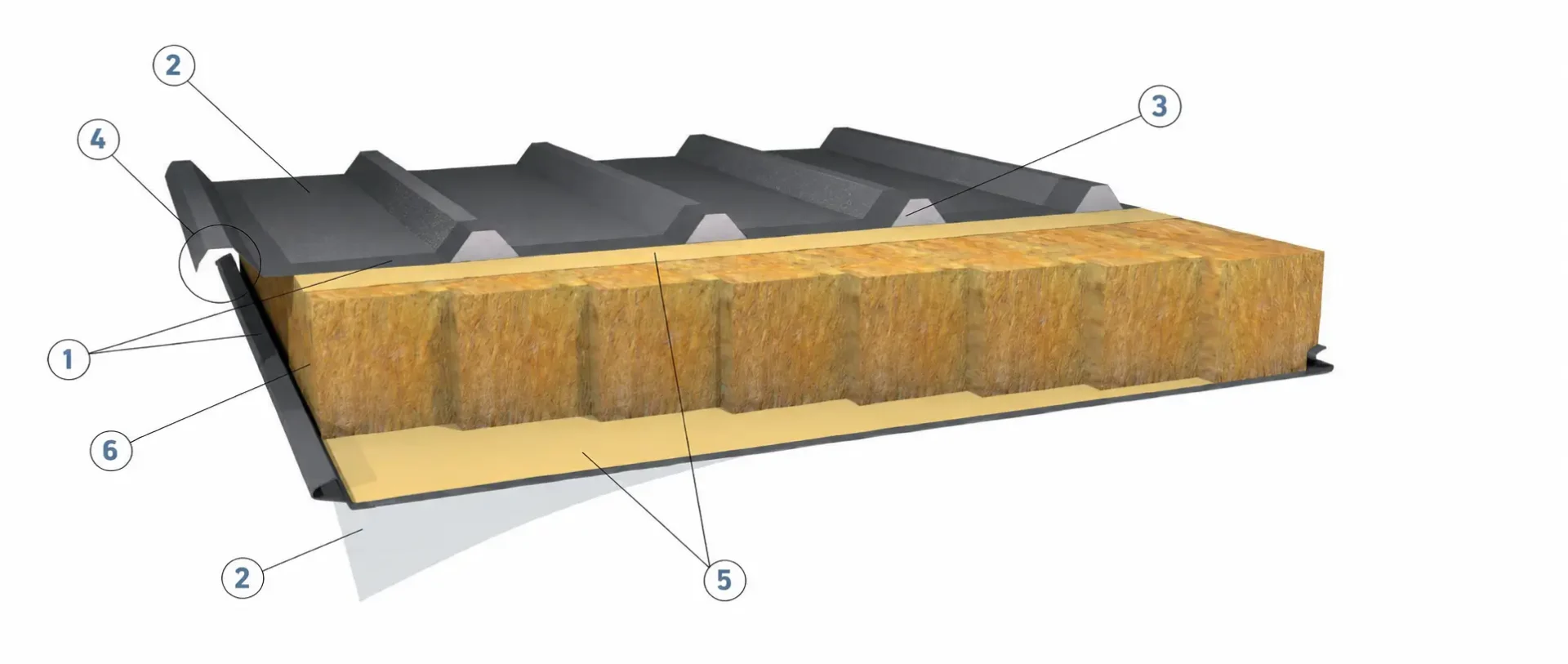

Как устроена кровельная сэндвич-панель

Конструкция зависит от производителя и серии, но общий принцип схож: теплоизоляционный сердечник заключён между двумя металлическими облицовками.

1. Оцинкованная тонколистовая рулонная сталь с полимерным покрытием.
2. Защитная прозрачная полиэтиленовая плёнка.
3. Трапециевидная вставка.
4. Замковое соединение.
5. Полиуретановый клей.
6. Ламели минеральной ваты.

Наружная металлическая облицовка

Наружная сторона панели подвергается воздействию осадков, солнечного излучения, перепадов температуры и других эксплуатационных факторов.

Для облицовки обычно используют профилированный оцинкованный стальной лист с защитным полимерным покрытием.

У кровельной панели наружная поверхность, как правило, имеет выраженные продольные рёбра. Такой профиль выполняет несколько функций:

• повышает жёсткость облицовки;
• участвует в работе панели под нагрузкой;
• направляет воду вдоль ската;
• является частью конструкции продольного соединения соседних панелей.

Высота, форма и количество рёбер различаются у разных систем.

Теплоизоляционный сердечник

Между металлическими листами расположен теплоизоляционный материал. Он в значительной степени определяет теплотехнические свойства, массу и ряд других характеристик панели.

На российском рынке распространены кровельные панели с сердечником из:

• минеральной ваты;
• PIR — полиизоцианурата.

У отдельных производителей встречаются также панели с сердечником из пенополистирола (EPS).

Сравнивать изделия только по названию утеплителя недостаточно. Итоговые характеристики зависят от всей конструкции: толщины сердечника, металлических облицовок, профиля, способа соединения слоёв и других параметров.

Внутренняя облицовка

Внутренний металлический лист образует поверхность панели со стороны помещения и участвует в совместной работе конструкции.

Его профиль обычно менее выражен, чем наружный кровельный. Варианты профилирования, толщина стали и тип покрытия зависят от серии панели и требований объекта.

Для помещений с повышенной влажностью или агрессивной средой выбор внутреннего покрытия особенно важен: универсального решения для всех условий эксплуатации нет.

Замок и продольное соединение

Соседние панели соединяются вдоль ската с помощью предусмотренной производителем системы продольного стыка.

Для кровли этот узел особенно важен: соединение не только связывает соседние элементы, но и участвует в защите внутренней части конструкции от осадков.

Конструкция замка, наружного нахлёста, уплотнения и крепления различается у разных систем. Требования к сборке стыка необходимо брать из технической документации выбранных панелей.

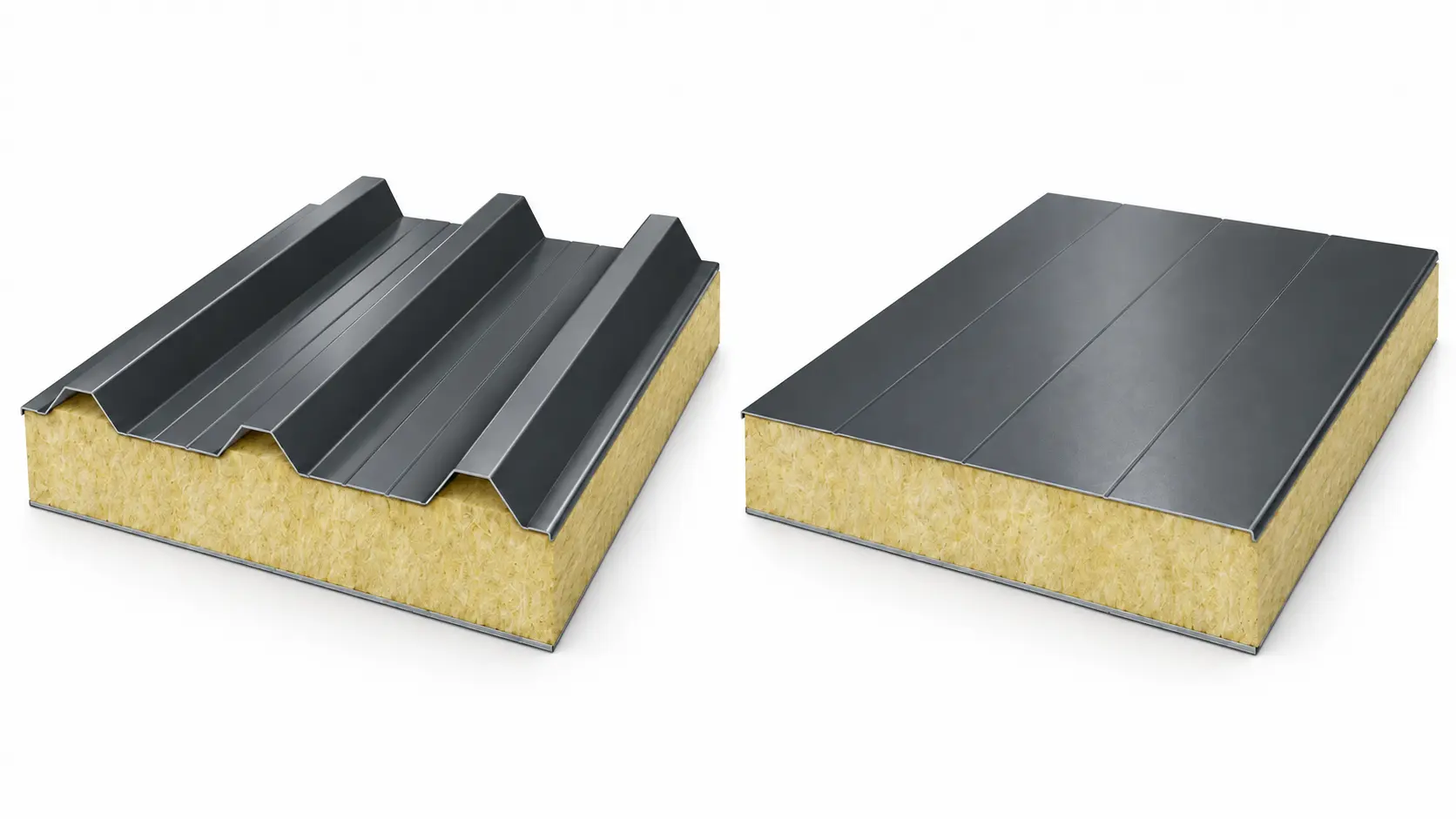

Чем кровельные сэндвич-панели отличаются от стеновых

Кровельные и стеновые панели построены по похожему принципу, однако считать их взаимозаменяемыми нельзя.

Основные различия связаны с назначением и конструкцией изделия.

Параметр	Кровельные панели	Стеновые панели
Основное назначение	Устройство кровли	Наружные стены и перегородки
Наружный профиль	Как правило, выраженный кровельный	Зависит от серии и архитектурной задачи
Расчётная работа	Учитываются нагрузки, характерные для кровельной конструкции	Рассчитываются для условий работы стенового ограждения
Продольный стык	Предназначен в том числе для работы кровельного покрытия	Конструкция ориентирована на стеновое применение
Основание для крепления	Кровельные прогоны	Элементы стенового каркаса
Возможность замены одного типа другим	Только если это предусмотрено проектом и подтверждено расчётом	Только по проектному решению

Визуально наиболее заметное отличие — наружный профиль. У кровельной панели он обычно значительно выраженнее.

Однако выбирать тип панели только по внешнему виду неправильно. Имеют значение геометрия профиля, характеристики облицовок, конструкция замка, несущая способность и другие параметры системы.

Поэтому стеновую панель нельзя использовать вместо кровельной только на основании совпадения толщины или типа утеплителя.

Какие утеплители используют в кровельных панелях

Тип сердечника влияет на теплотехнические свойства, массу, пожарные характеристики и особенности применения панели.

На практике чаще всего сравнивают минеральную вату и PIR, но окончательный выбор зависит от требований объекта.

Минеральная вата

В трёхслойных металлических панелях используют минераловатный сердечник, сформированный таким образом, чтобы он работал совместно с металлическими облицовками.

Для таких кровельных панелей в России действует ГОСТ 32603-2021. В область его применения входят трёхслойные стеновые и кровельные панели с металлическими облицовками и сердечником из минераловатных ламелей.

Одно из существенных свойств минеральной ваты — её поведение при воздействии огня. При этом пожарные характеристики готовой панели необходимо оценивать по документации и результатам испытаний конкретного изделия, а не только по свойствам утеплителя.

То же относится к плотности, теплопроводности, массе и допустимым нагрузкам.

PIR

PIR — жёсткий теплоизоляционный материал на основе полиизоцианурата.

Кровельные панели с таким сердечником широко представлены в технических каталогах производителей. Одно из их практических отличий — возможность получить требуемые теплотехнические характеристики при иной толщине и массе конструкции по сравнению с минераловатными вариантами.

Конкретные показатели необходимо сравнивать по технической документации выбранных панелей.

Например, в одной из серий кровельных PIR-панелей предусмотрены толщины от 40 до 150 мм, рабочая ширина 1000 мм и разные значения массы в зависимости от толщины. Эти данные характеризуют конкретную продуктовую систему и не являются универсальным стандартом для PIR-панелей.

По той же причине нельзя считать, что PIR-панель определённой толщины всегда эквивалентна минераловатной панели другой фиксированной толщины. Сравнение проводят по фактическим теплотехническим характеристикам и требованиям объекта.

Минеральная вата или PIR: что выбрать

Универсального варианта для всех зданий нет.

Критерий	Минеральная вата	PIR
Теплоизоляционные свойства	Зависят от конкретного сердечника и толщины	Обычно позволяют получать высокие показатели теплоизоляции при сравнительно небольшой толщине; оценивают по конкретной системе
Масса панели	Зависит от плотности сердечника, толщины и облицовок	Как правило, ниже у сопоставимых конструкций; сравнивают конкретные панели
Пожарные характеристики	Минераловатный материал относится к негорючим; характеристики панели подтверждаются отдельно	Оцениваются по документации и испытаниям конкретной панели
Требуемая толщина	Определяется теплотехническим расчётом	Определяется теплотехническим расчётом
Область применения	Зависит от требований объекта	Зависит от требований объекта

При выборе лучше отталкиваться от требований проекта: теплоизоляции, пожарной безопасности, массы ограждения, условий эксплуатации и расчётных нагрузок.

Основные характеристики кровельных сэндвич-панелей

В технической документации указывают размеры, массу, тип сердечника, толщину металла, теплотехнические показатели, несущую способность и другие параметры.

Для предварительного выбора особенно важны следующие характеристики.

Толщина панели

Толщина — один из первых параметров, на который обращают внимание.

Она связана с:

• требуемой теплоизоляцией;
• массой изделия;
• конструкцией панели;
• её работой под нагрузкой.

Однако правило «чем толще, тем лучше» использовать нельзя.

Для неотапливаемого склада, производственного здания с постоянной внутренней температурой и объекта с низкотемпературным режимом требования к ограждению будут различаться.

Для отапливаемого помещения необходимую теплоизоляцию определяют расчётом. После этого подбирают подходящую панель с учётом остальных требований проекта.

Диапазон доступных толщин зависит от производителя, серии и типа сердечника.

Ширина и длина

В технической документации можно встретить два понятия:

Полная ширина — фактическая геометрическая ширина изделия.

Рабочая, или монтажная, ширина — ширина, которую установленная панель перекрывает с учётом продольного соединения.

При расчёте количества материала эти значения нельзя путать.

У многих систем рабочая ширина близка к 1 м, но принимать 1000 мм как универсальное значение для всех кровельных панелей нельзя. Например, одна из серий имеет полную ширину 1071 мм и рабочую 1000 мм.

Допустимая длина также различается. На неё влияют возможности производственной линии, конструкция изделия, транспортировка и условия монтажа.

Поэтому раскладку кровли выполняют по размерам выбранной системы.

Толщина металлических облицовок

Толщина стальных листов — отдельный параметр, который нельзя путать с общей толщиной панели.

Металлические облицовки участвуют в работе изделия, поэтому их характеристики могут влиять на несущую способность и другие параметры.

Например, в ассортименте одного производителя минераловатных панелей предусмотрены металлические облицовки толщиной 0,45; 0,5; 0,6 и 0,7 мм. Этот диапазон показывает вариативность продукции, но не является общим стандартом для рынка.

Для конкретного объекта характеристики облицовок сверяют с техническими данными выбранной панели и расчётным решением.

Вес панели

Масса квадратного метра зависит от нескольких факторов:

• типа сердечника;
• его плотности;
• толщины панели;
• толщины металлических облицовок;
• конструкции профиля.

Поэтому утверждение вида «кровельная панель весит X кг/м²» без дополнительных условий малоинформативно.

У одной серии PIR-панелей, например, масса возрастает примерно от 9,8 до 14,4 кг/м² при увеличении толщины от 40 до 150 мм. Эти значения относятся к конкретной продукции.

Массу учитывают не только при транспортировке, но и при проектировании каркаса, организации подъёма и монтаже.

Теплотехнические характеристики

В описаниях сэндвич-панелей важно различать два понятия.

Коэффициент теплопроводности характеризует способность материала проводить тепло.

Сопротивление теплопередаче показывает способность ограждающей конструкции препятствовать прохождению теплового потока.

Для выбора толщины панели в отапливаемом здании ориентируются на требуемые теплотехнические характеристики ограждения, определяемые расчётом с учётом условий объекта.

Поэтому сравнивать панели только по толщине неправильно: изделия одинаковой толщины с разными сердечниками могут иметь разные теплотехнические показатели.

Несущая способность и допустимый пролёт

Несущая способность кровельной панели зависит не только от её толщины.

На результат влияют:

• тип и характеристики сердечника;
• толщина металлических облицовок;
• геометрия профиля;
• схема опирания;
• расстояние между прогонами;
• длина пролёта;
• снеговые и другие расчётные нагрузки;
• критерии допустимых деформаций;
• характеристики конкретного изделия.

Поэтому универсальной таблицы «толщина панели — допустимый пролёт» для всех производителей не существует.

Окончательный подбор выполняют по расчёту и таблицам нагрузок выбранной системы. Для ответственных конструкций решение должно соответствовать проектной документации.

Профиль и замок кровельной панели

Характерная внешняя особенность кровельной панели — выраженный продольный профиль наружной облицовки.

Он выполняет несколько задач:

• увеличивает жёсткость наружного листа;
• участвует в работе панели при нагрузках;
• формирует направление стока воды;
• связан с устройством продольного соединения.

По краю панели располагается замковая часть. При монтаже соседние изделия соединяют в соответствии с конструкцией конкретной системы.

Внешний участок стыка должен учитывать воздействие воды, поэтому производители предусматривают определённую геометрию нахлёста и решения по уплотнению и герметизации.

Изменять предусмотренную конструкцию замка или переносить узел с одной системы на другую без соответствующего обоснования не следует.

Покрытие металлической облицовки

Стальной лист необходимо защищать от коррозии. Для этого в сэндвич-панелях применяют металлические защитные слои, например цинковое покрытие (оцинковку), и полимерные покрытия.

На наружную поверхность воздействуют:

• осадки;
• влажность;
• солнечное излучение;
• температурные колебания;
• загрязнения атмосферы.

На внутреннюю облицовку влияет микроклимат помещения.

Поэтому для обычного склада и, например, помещения с высокой влажностью или химически активной средой требования к покрытию могут отличаться.

Выбор стоит начинать не с цвета по каталогу RAL, а с условий эксплуатации. После этого подбирают допустимый тип покрытия по документации производителя и требованиям проекта.

Преимущества кровельных сэндвич-панелей

Преимущества такой конструкции лучше оценивать применительно к конкретному объекту.

Ограждение и теплоизоляция объединены в одном изделии

Панель содержит теплоизоляционный сердечник между металлическими облицовками. На объект поступает заводской элемент определённой конструкции и размеров.

Это уменьшает количество отдельных слоёв, которые необходимо последовательно формировать непосредственно на кровле.

Высокая степень заводской готовности

Панели поставляются с готовыми облицовками, профилем и соединительными элементами.

На строительной площадке основная работа связана с раскладкой, креплением панелей и устройством стыков, примыканий и доборных элементов по проекту.

Возможность подбора характеристик

Производители выпускают панели разной толщины, с различными сердечниками, металлическими облицовками и покрытиями.

Это позволяет подобрать систему под требования конкретного объекта после проверки расчётных параметров.

Сравнительно небольшая масса

Сэндвич-панели относятся к относительно лёгким ограждающим конструкциям.

Однако это не является основанием для упрощения несущего каркаса без расчёта: конструкцию здания проектируют с учётом полного сочетания нагрузок.

Недостатки и ограничения

Особенности кровельных сэндвич-панелей необходимо учитывать ещё до заказа материала.

Требуется корректная расчётная схема

Назначать шаг прогонов только по толщине панели нельзя.

Допустимые пролёты определяют для конкретной системы с учётом расчётных нагрузок и схемы опирания.

Качество стыков критично для кровли

Ошибки в соединении панелей, креплении, примыканиях или герметизации могут привести к попаданию воды в конструкцию.

Поэтому качество монтажа имеет не меньшее значение, чем характеристики самой панели.

Нужно учитывать геометрию кровли

Кровельные панели не одинаково удобны для любой формы крыши.

Раскладку, длину элементов, направление монтажа, устройство конька, ендов, карнизов и примыканий необходимо определить заранее.

Облицовки можно повредить

При перевозке, подъёме и монтаже возможно повреждение металлической поверхности или защитного покрытия.

Хранение и перемещение панелей организуют с учётом требований производителя.

Характеристики нельзя переносить между сериями

Две внешне похожие панели одинаковой толщины могут различаться по несущей способности, массе и теплотехническим характеристикам.

Поэтому таблица одного производителя не подходит для расчёта продукции другого.

Как выбрать кровельные сэндвич-панели

Выбирать панель удобнее последовательно — от условий эксплуатации здания к характеристикам конкретной продукции.

1. Определить назначение здания

Сначала нужно понимать, где будет использоваться кровля:

• в отапливаемом или холодном складе;
• производственном здании;
• ангаре;
• гараже;
• торговом объекте;
• помещении с особым температурным или влажностным режимом.

От назначения зависят дальнейшие требования.

2. Определить внутренние условия

Для выбора имеют значение:

• требуемая температура;
• влажность;
• возможная агрессивность среды;
• режим эксплуатации здания.

Эти параметры влияют прежде всего на требования к теплоизоляции и облицовкам.

3. Определить требования к теплоизоляции

Для отапливаемого здания толщину панели нельзя назначать только по аналогии с другим объектом.

Сначала определяют требуемые теплотехнические характеристики, затем сравнивают подходящие панели с разными сердечниками и толщинами.

4. Проверить требования пожарной безопасности

Оценивать только свойства утеплителя недостаточно.

Необходимо учитывать требования к зданию и пожарные характеристики конкретной панели как изделия. При необходимости проверяют сертификаты и протоколы испытаний.

5. Определить расчётные нагрузки

Для кровли особенно важна снеговая нагрузка.

Также учитывают другие воздействия, предусмотренные проектом. Полученные значения сопоставляют с характеристиками конкретной панели.

6. Выбрать тип сердечника

На этом этапе сравнивают минеральную вату, PIR и другие доступные решения с учётом требований объекта.

Не стоит выбирать утеплитель только по одной характеристике — например, цене или теплопроводности.

7. Подобрать толщину

Толщину выбирают после определения требуемой теплоизоляции и с учётом характеристик конкретной панели.

После предварительного подбора проверяют соответствие конструкции остальным требованиям проекта.

8. Проверить несущую способность

Для выбранной серии проверяют:

• расчётную нагрузку;
• схему опирания;
• расстояние между прогонами;
• допустимые пролёты;
• ограничения производителя.

Если панель не проходит расчётную проверку, конструктивное решение корректируют. Конкретный вариант определяет проектировщик.

9. Выбрать металлические облицовки и покрытие

Учитывают:

• наружную среду;
• внутренний микроклимат;
• риск коррозии;
• механические воздействия;
• требования к внешнему виду.

Цвет при этом является только одним из параметров покрытия.

10. Проверить размеры и раскладку

До заказа нужно знать:

• рабочую ширину;
• требуемые длины;
• допустимые длины производителя;
• положение стыков;
• количество и расположение доборных элементов.

Размеры необходимо брать из документации выбранной системы.

11. Сверить решение с технической документацией

Перед заказом проверяют:

• конструкцию панели;
• таблицы нагрузок;
• размеры;
• ограничения;
• требования к хранению и монтажу;
• крепёж;
• устройство стыков.

Для ответственного объекта окончательное решение должно соответствовать проекту.

Что нужно знать об уклоне кровли

Уклон необходим прежде всего для организованного отвода дождевой и талой воды от поверхности покрытия, стыков и примыканий.

Ошибка — считать одно значение минимального уклона универсальным для всех кровельных сэндвич-панелей.

Требования могут различаться в зависимости от конструкции системы, раскладки панелей, их длины, наличия поперечных стыков и других условий.

Поэтому минимальный уклон для конкретной кровли проверяют:

• по проекту;
• по применимым нормативным требованиям;
• по документации выбранной панели;
• с учётом наличия или отсутствия поперечных стыков.

Использовать значение из карточки одной продукции как норму для любой кровли некорректно.

Кратко о монтаже кровельных сэндвич-панелей

Монтаж — отдельная большая тема, поэтому здесь достаточно рассмотреть общий принцип.

Панели укладывают по предусмотренной проектом схеме на кровельные прогоны и закрепляют соответствующим крепежом.

Особое значение имеют:

• положение первой панели;
• геометрия раскладки;
• соединение продольных стыков;
• крепление к прогонам;
• поперечные соединения, если они предусмотрены;
• герметизация;
• карниз;
• конёк;
• ендовы и примыкания;
• доборные элементы.

Монтажная технология зависит от конкретной системы. Количество креплений, расположение винтов, тип уплотнений, герметика и устройство узлов определяют по рабочей документации и инструкции производителя.

Общая инструкция не должна заменять проект и техническую документацию выбранных панелей.

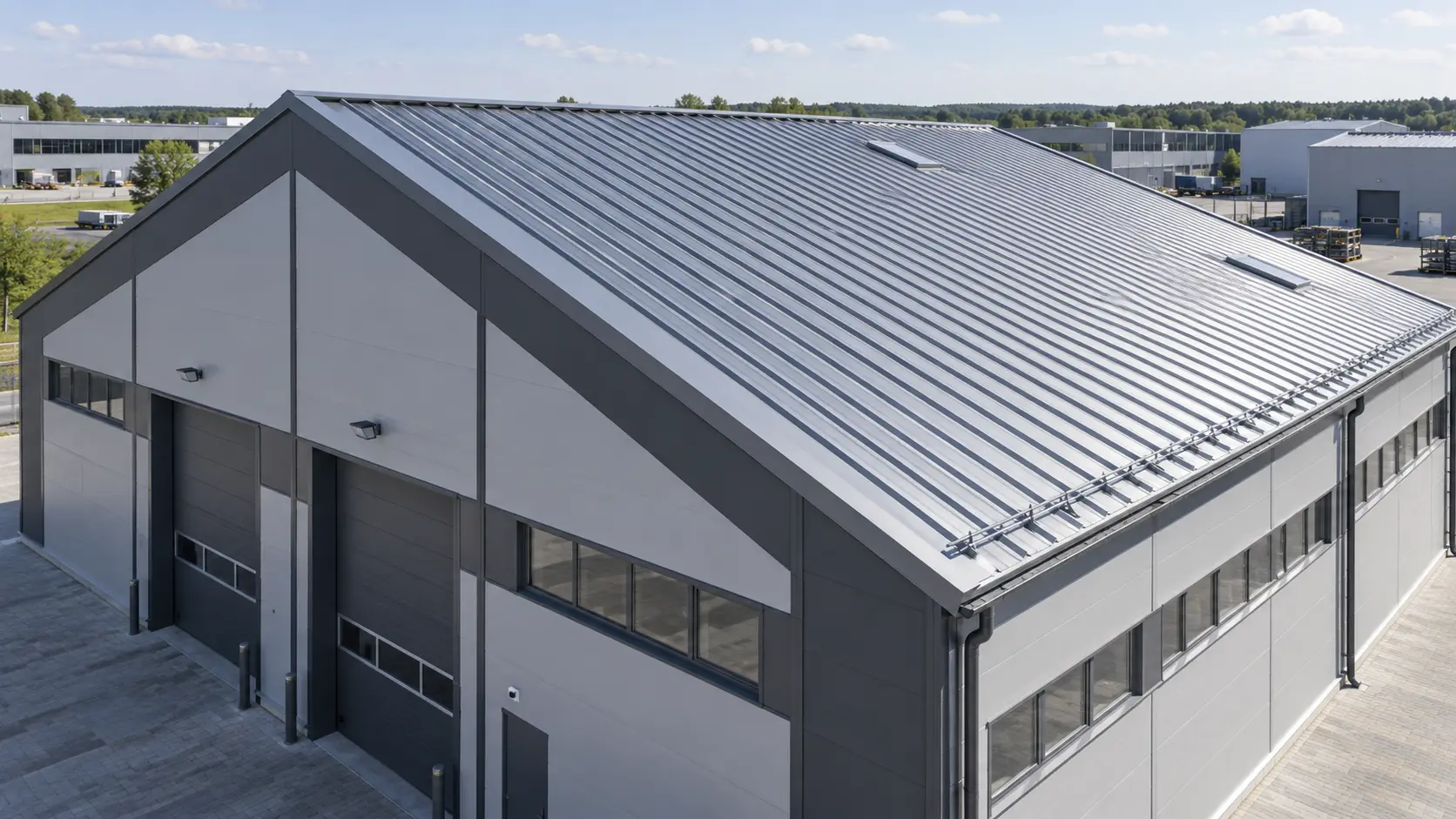

Где применяют кровельные сэндвич-панели

Такие конструкции используют в зданиях, где требуется сформировать утеплённое кровельное ограждение из заводских элементов.

Типичные примеры:

• склады;
• производственные здания;
• ангары;
• гаражи;
• торговые и сервисные объекты;
• сельскохозяйственные здания;
• отдельные объекты с контролируемым температурным режимом.

При этом назначение здания само по себе не определяет характеристики панели.

Например, для холодного склада и отапливаемого производственного помещения могут потребоваться разные теплотехнические параметры. Для помещений с высокой влажностью особенно важна стойкость облицовок, а для объектов с повышенными требованиями к пожарной безопасности — подтверждённые пожарные характеристики конструкции.

Частые ошибки при выборе

Выбирать панель только по толщине

Две панели одинаковой толщины могут различаться по утеплителю, облицовкам, профилю и несущей способности.

Толщина сама по себе не определяет пригодность изделия для объекта.

Считать стеновые и кровельные панели взаимозаменяемыми

Сходная многослойная конструкция не означает одинаковое назначение.

Применение стеновой панели на кровле допустимо только тогда, когда это предусмотрено соответствующей системой и подтверждено проектным решением.

Выбирать утеплитель только по цене

Кроме стоимости необходимо учитывать теплоизоляционные, пожарные и другие характеристики, важные для конкретного здания.

Назначать шаг прогонов по чужой таблице

Таблица допустимых нагрузок относится к определённой панели.

При изменении производителя, сердечника, облицовок или схемы опирания характеристики могут измениться.

Не учитывать снеговую нагрузку

Для кровли снег является одним из ключевых расчётных воздействий. Конструкцию необходимо проверять для условий конкретного объекта.

Игнорировать условия эксплуатации покрытия

Одно и то же полимерное покрытие нельзя автоматически считать подходящим для любого внутреннего микроклимата и наружной среды.

Использовать универсальный минимальный уклон

Требования разных систем могут отличаться. Необходимый уклон определяют для конкретной кровли.

Не учитывать стыки и доборные элементы

Кровля состоит не только из рядовых панелей.

Конёк, карниз, примыкания, ендовы, поперечные стыки и другие узлы необходимо рассматривать вместе с основной раскладкой.

Что проверить перед заказом

Перед окончательным выбором полезно пройти короткий чек-лист:

• определено назначение здания;
• известны расчётные внутренние температура и влажность;
• определены требования к теплоизоляции;
• проверены требования пожарной безопасности;
• определены расчётные нагрузки на кровлю;
• выбран тип сердечника;
• подобрана необходимая толщина;
• проверена несущая способность конкретной панели;
• определено допустимое расстояние между прогонами;
• известна рабочая ширина панели;
• согласованы длины и раскладка;
• выбраны металлические облицовки;
• покрытие соответствует условиям эксплуатации;
• определена конструкция продольных и поперечных стыков;
• предусмотрены необходимые доборные элементы;
• выбранное решение сопоставлено с проектом и документацией производителя.

Такой порядок помогает избежать ситуации, когда материал сначала заказывают по толщине и цене, а ограничения системы обнаруживаются уже на этапе монтажа.

Частые вопросы

Что важно запомнить

Кровельная сэндвич-панель — не просто два металлических листа с утеплителем между ними, а готовый элемент кровельной системы. Его характеристики зависят от сердечника, металлических облицовок, профиля, соединений и расчётной схемы.

Для предварительного выбора сначала определяют условия эксплуатации здания и требования к теплоизоляции. Затем проверяют тип утеплителя, толщину, расчётные нагрузки, допустимые пролёты, покрытие, размеры и особенности монтажа.

Универсальные таблицы размеров, веса, пролётов и минимального уклона следует использовать осторожно: значительная часть таких параметров относится к конкретной продукции или проектной ситуации.

Окончательный выбор кровельных сэндвич-панелей должен соответствовать проекту и технической документации производителя.
